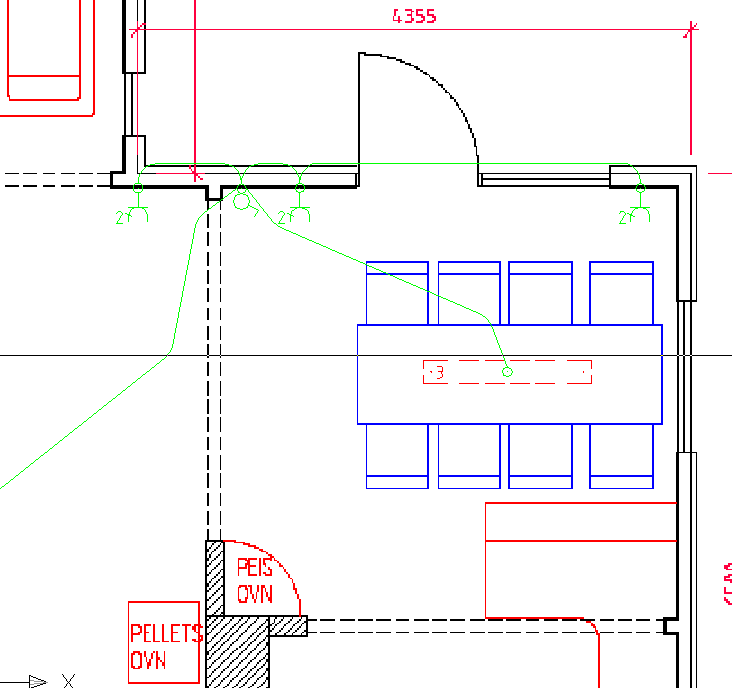

Du kan legge inn PDF-filer eller skannede tegninger (arkitekttegninger) som grunnlagstegning, og deretter prosjektere elektroinstallasjoner.
Velg Insert/Attach og velg aktuell tegning.
Når du har satt inn tegningen, må du kontrollere et mål på tegningen. Hvis verdien du får ikke stemmer overens med målet på tegningen, må du skalere den opp eller ned slik at målestokken blir korrekt.
En måte å skalere tegningen på er å bruke kommandoen SCALE:
- Velg grunnlagstegningen
- Bruk kommandoen SCALE
- Velg basispunkt
- Velg referanse
- Velg en kjent avstand i tegningen
- Angi den kjente avstanden
Tegningen skal nå være korrekt skalert, men kontroller gjerne noen punkter for å være sikker. Nå kan du begynne å tegne elektroinstallasjonen.
