2 Bygning

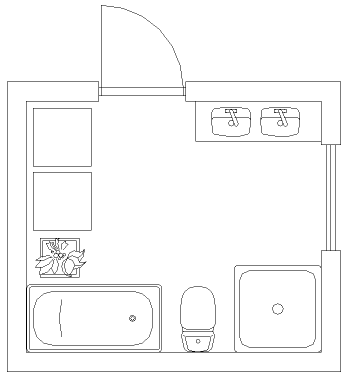

20 Forenklet arkitekttegning
ELI inneholder en arkitektpakke som lar deg lage grunnlagstegninger der det ikke finnes arkitekttegninger eller tegningsunderlag fra kunden.
I denne modulen velger du hvordan tegningen skal bygges opp. Prinsipielt består den av:
- Yttervegger og innervegger
- Dører (venstre- eller høyrehengslet)
- Vinduer
- Inventar
De fleste jobber med en fast målestokk på tegningen, og det samme anbefales for skjermen. Ønsker du for eksempel et A3-ark med målestokk 1:50, velger du dette. Mellom de hvite linjene på skjermen er det en halv meter (grid), og du tegner med en nøyaktighet på 50 mm (snap).

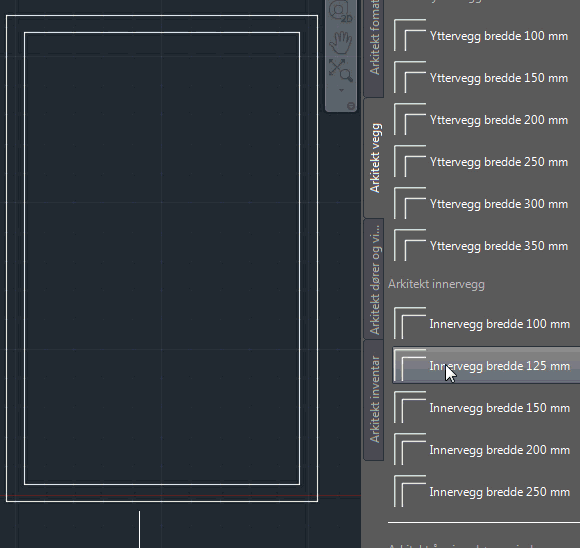

Vegg
Før du starter å tegne vegg, velg referanse. Dette brukes for å angi målsetningen skal være utvendig, innvendig eller senteravstand.
Start med å velge inner/yttervegg og bredde. Tegn veggene. Tisp: Man kan sette lengden på veggen ved å skrive inn denne lengden på kommandolinjen.

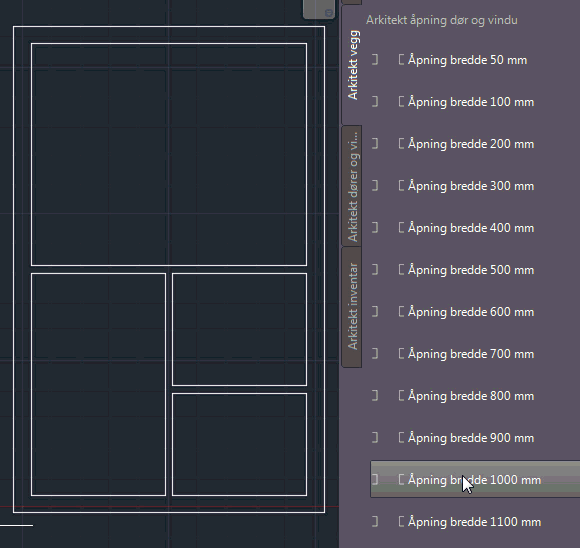

Åpninger
Når du setter inn dører eller vinduer kommer åpninger automatisk inn.
Andre åpninger kan du sette inn manuelt ved å velge åpningsbredde og pek på veggen der åpningen skal være. Åpningen tar hensyn til referansen.

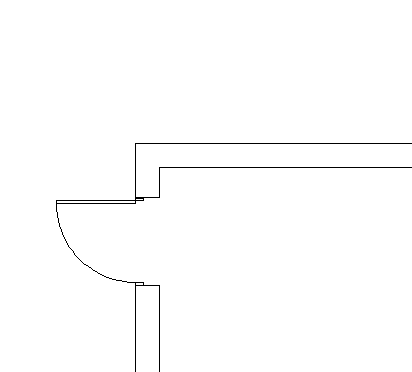

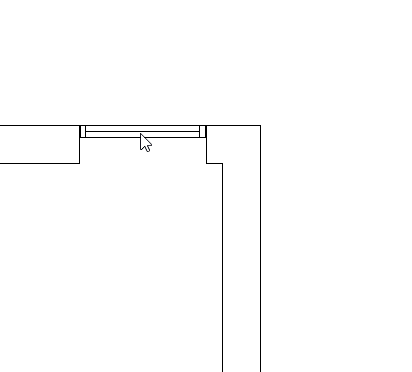

Dynamiske dører og vinduer
