45 Elvarme
Elvarme inneholder symboler for varmeovner, varmekabler, varmepumpe, vifter, termostater etc. I tillegg verktøy for inntegning av varmekabel.

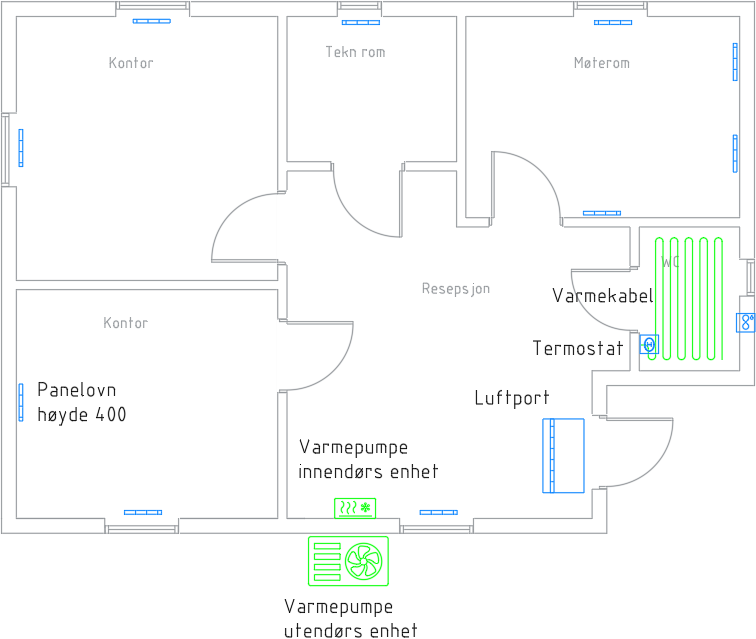

Eksempel på tegning av elvarme:
1 stk. - Baderomsvifte
1 stk. - Luftporter (bredde=1000)
10 stk. - Panelovn (500 x 400 mm)
1 stk. - Termostat
1 stk. - Varmepumpe Innendørsenhet
1 stk. - Varmepumpe Utendørsenhet
Varmeovner
ELI inneholder de mest vanlige varmeovnene:
- Panelovner
- Reflektorovner
- Stråleflateovner
- Luftporter
Varmeover settes ut. Størrelsen justere etterpå.
Varmekabel
ELI LT

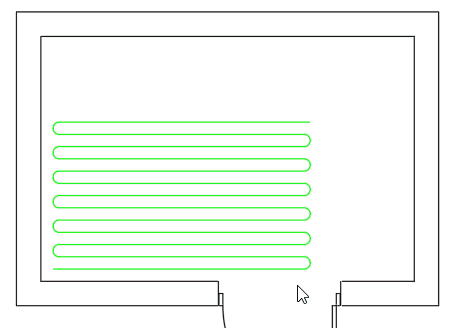

ELI LT har en dynamisk blokk for raskt å sette ut varmekabel.
ELI PRO og ELI for BricsCAD

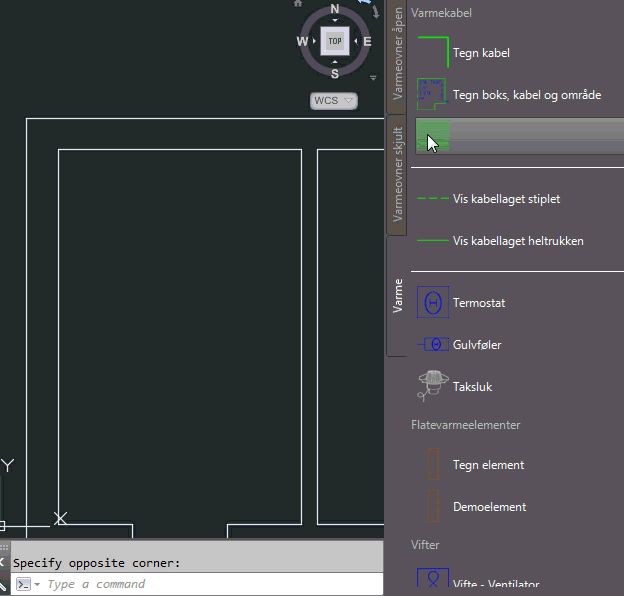

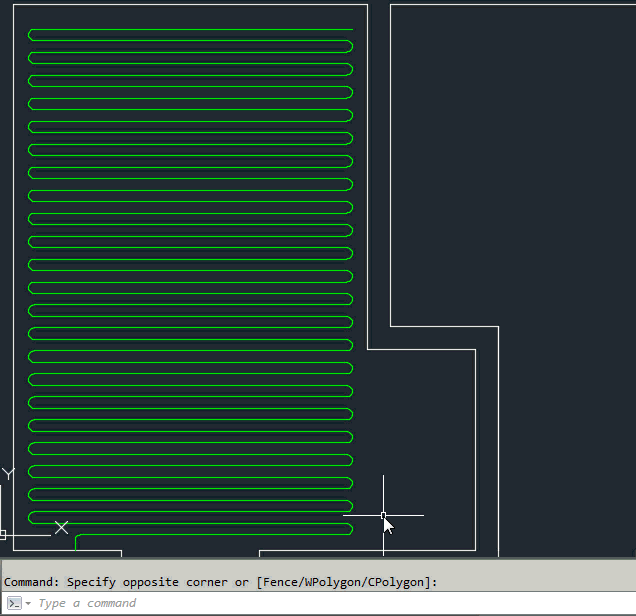

Komplett tegning av varmekabel gjøres ved å velge som vist nedenfor. Bruk LIST kommandoen for å lengden på kabelen.
For å få kabelen inn i huken bruke vanlig STRETCH kommando.

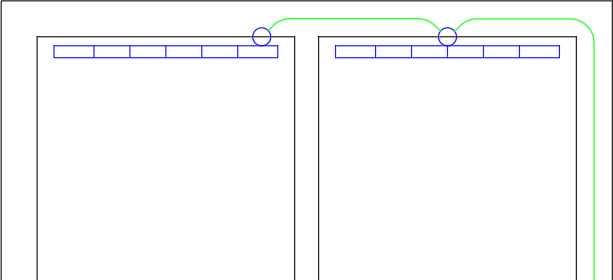

Man kan også starte kabelen fra en annen side.

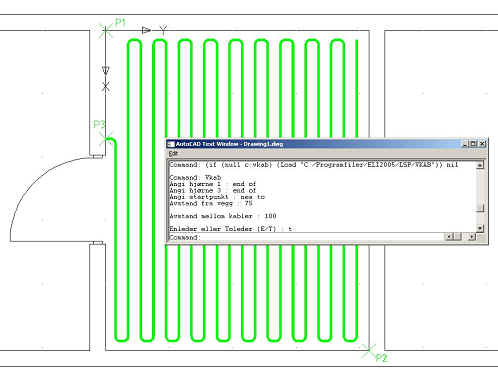

Du angir hjørne 1 P1, hjørne 3 P2 og startpunkt P3. Så angir du avstand fra vegg, avstand mellom kablene og til slutt om det skal være enleder (e), eller toleder(t).
Du kan velge om kabelen skal være stiplet eller heltrukket. Legges kabelen i påstøp eller oppforet tregolv skal den være stiplet.
