Orienteringsplan (ofte kalt O-plan) for brannalarm viser omfang av område sikret med brannalarmanlegg og anleggsoppdeling.
Formålet med orienteringsplanen er å gi brann- og redningspersonell nødvendig oversikt for rask lokalisering av alarmstedet. I kombinasjon med informasjon fra brannsentralen skal planen gi en tydelig fremstilling av hvor alarmen er utløst, og hvordan man kan orientere seg for å komme dit. Enkelt forklart fungerer orienteringsplanen som en “plan for å komme inn”.
Det er viktig å merke seg at denne orienteringsplanen ikke skal forveksles med byggets orienteringsplan for branntekniske installasjoner, slik det er beskrevet i veiledningsteksten til byggteknisk forskrift.
Orienteringsplaner skal plasseres ved betjeningspanelet for brannalarmanlegget, på de angrepsveiene brannvesenet har definert.
Omfang og hensyn ved utarbeidelse av orienteringsplan
Ved utarbeidelse av en orienteringsplan for brannalarmanlegg er det flere forhold som må ivaretas for å sikre at planen blir et effektivt verktøy for brann- og redningspersonell:
- Plassering og orientering: Planen skal tegnes og plasseres slik at bygget og tegningen har samme himmelretning.
- Lesbarhet: Tekst og symboler må ha tilstrekkelig størrelse og tydelighet, slik at de enkelt kan leses og forstås i en nødsituasjon.
- Samsvar med brannsentral: Informasjonen som vises i brannsentralen skal være identisk med den som fremgår av orienteringsplanen.
- Deteksjonssoner: Soner eller grupper av detektorer skal fremgå tydelig på planen, gjerne markert med fargekoder for å gi rask oversikt og lette fremkommeligheten til alarmstedet.
- Nødvendig detaljnivå: Det er ikke hensiktsmessig å inkludere detaljer som detektornummer eller romnummer, da dette ofte gjør planen uoversiktlig og vanskelig å bruke.
- Lokale krav: Vær oppmerksom på at det kan forekomme lokale regler eller krav til hvilken informasjon som skal fremgå av orienteringsplanen. Dette må avklares med det lokale brannvesenet.

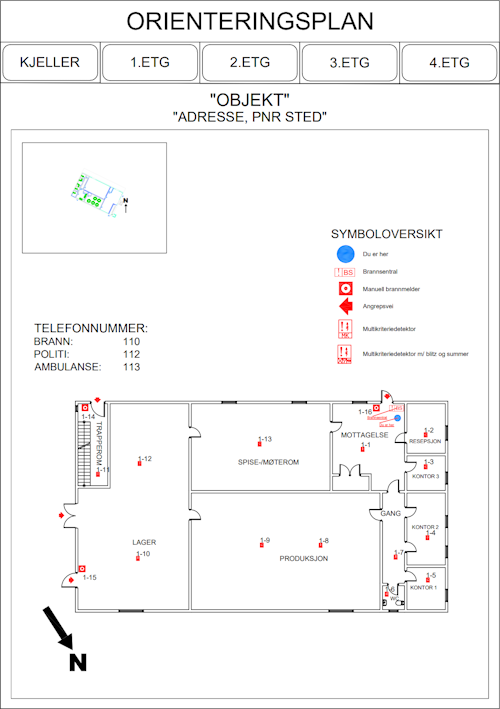

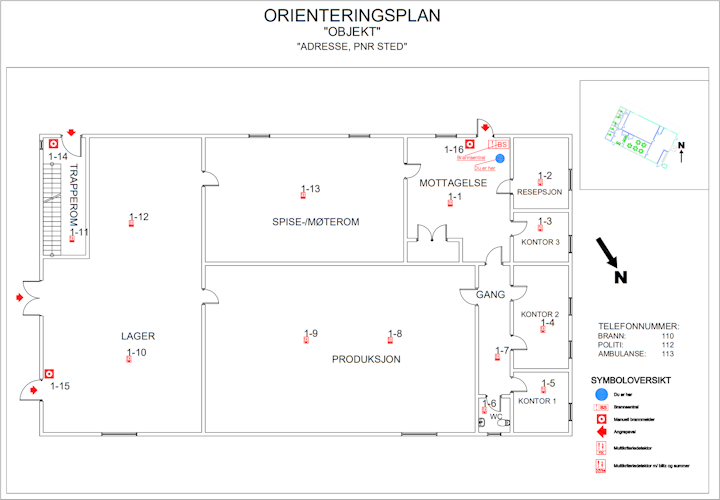

Eksempler på tegning av orienteringsplan
Oppsett av O-plan fra elektrotegning
Utgangspunktet er å skru av all unødvendig informasjon på arkitekttegningen og alle elektrolag utenom Brannmeldere E5423. Lagre så dette under egen tegning.
Symbolene kan skaleres opp for å bli lesbare i målestokk 1:150-200. Bruk kommandoen "Skaler symboler" til for eksempel dobbel størrelse (2).

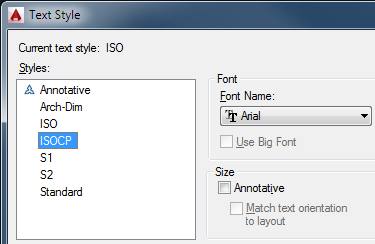

For at teksten skal bli tydeligere bør man bytte fonten på stilen ISOCP til Arial. Her kan man bruke kommandoen STYLE.
Nummerering ved hjelp av attributter

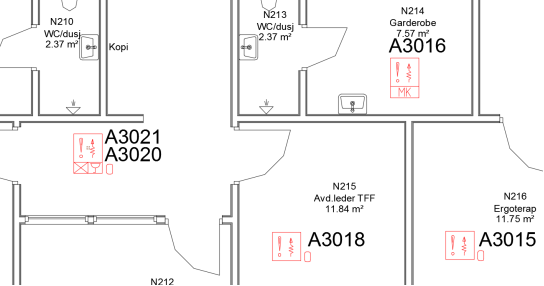

Dersom det er aktuelt å benytte nummerering av detektorer kan dette gjøres ved hjelp av atteributter. Når man skal nummerere melderne bruker man attributten Div.
Husk å vis laget E8542

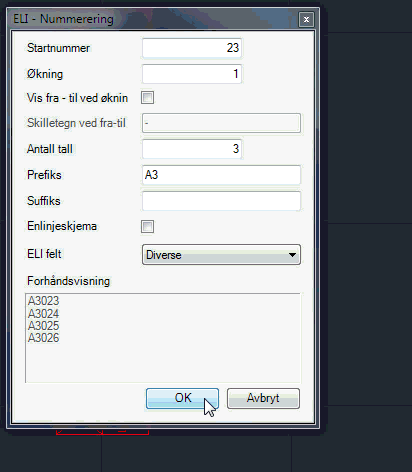

Bruk funksjonen Nummerering av attributter for å legge inn stigende nummerserier. Attributteksten kan komme på feil plass, merk blokken og flytt attributtekstene med håndtaket.
